Monoblocco

PRODOTTI > Armadi

COSTRUZIONE:

In lamiera di acciaio di spessore 15/10 profilo con pieghe inclinate in modo da attribuire alla struttura una maggiore rigidità .
Porta frontale apribile a mezzo cerniere con possibilità di posizionare la stessa sia a destra che a sinistra.
Il pannello interno di cablaggio viene eseguito in lamiera sendzimir e/o in lamiera di zinco magnesio con spessore di 15/10 e 20/10

NORME:
La costruzione risponde alle norme CEI 17-13 e normative europea EN 60439-1 (febbraio 1995).
Il grado di protezione degli armadietti è IP 55 IEC 529-CEI EN 60529

COMPOSIZIONE DELL’ARMADIO

L’Armadio base è costituito dai seguenti componenti:
-Struttura completamente saldata
-Porta frontale chiusa e/o trasparente
-Retro Armadio con pannello avvitato o in alternativa con porta incernierata
-Piastra di cablaggio tutta altezza
-Zoccolo di base standard h60 mm
-KIT accessori e bulloneria
-Istruzioni per il montaggio dei componenti sciolti

ELEMENTI SU RICHIESTA :
-Kit per piastra interna supplementare
-Telaio interno per doppia porta
-Sistema interno per soluzioni modulari
-KIT per blocco porta
-Serratura con chiusura in 3 punti
-Disegni dxf o dwg per il corretto utilizzo degli spazi

Serie AMC Serie AMV Porta Int. Porta Int.Mod Pann.MPN Pann.MPM

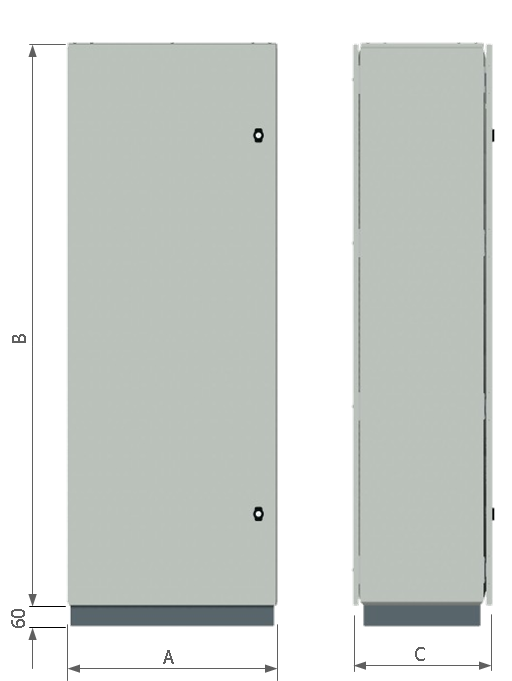

Codice	Dimensioni	Piastra di cablaggio	Disegni		Armadio Monoblocco Serie AMC
Codice	larghezzaxaltezzaxprof.	larghezzaxAltezza	Pdf	dxf	Armadio Monoblocco Serie AMC
AMC601640	600x1600x400
AMC601650	600x1600x500
AMC601660	600x1600x600
AMC601840	600x1800x400
AMC601850	600x1800x500
AMC601860	600x1800x600
AMC602050	600x2000x500
AMC602060	600x2000x600
AMC602080	600x2000x800
AMC801840	800x1800x400
AMC801850	800x1800x500
AMC801860	800x1800x600
AMC801880	800x1800x800
AMC802040	800x2000x400
AMC802050	800x2000x500
AMC802060	800x2000x600
AMC802080	800x2000x800
AMC101840	1000x1800x400
AMC101850	1000x1800x500
AMC101860	1000x1800x600
AMC102050	1000x2000x500
AMC102060	1000x2000x600
AMC102080	1000x2000x800

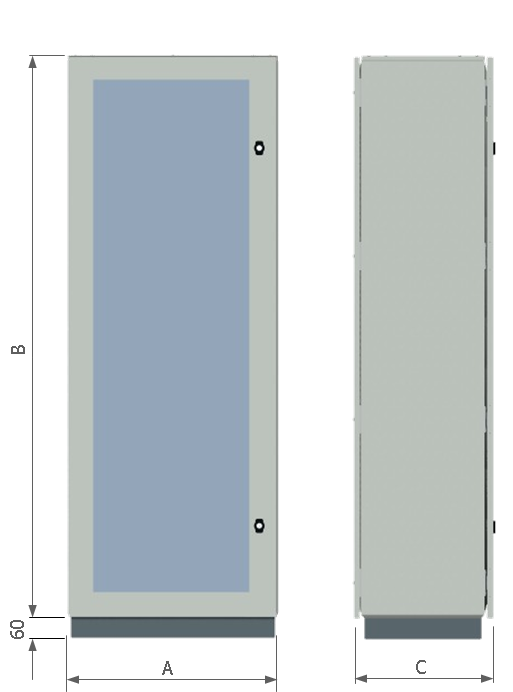

Codice	Dimensioni	Piastra di cablaggio	Disegni		Armadio Mooblocco Serie AMV
Codice	larghezzaxaltezzaxprof.	larghezzaxAltezza	Pdf	dxf	Armadio Mooblocco Serie AMV
AMV601640	600x1600x400
AMV601650	600x1600x500
AMV601660	600x1600x600
AMV601840	600x1800x400
AMV601850	600x1800x500
AMV601860	600x1800x600
AMV602050	600x2000x500
AMV602060	600x2000x600
AMV602080	600x2000x800
AMV801840	800x1800x400
AMV801850	800x1800x500
AMV801860	800x1800x600
AMV801880	800x1800x800
AMV802040	800x2000x400
AMV802050	800x2000x500
AMV802060	800x2000x600
AMV802080	800x2000x800
AMV101840	1000x1800x400
AMV101850	1000x1800x500
AMV101860	1000x1800x600
AMV102050	1000x2000x500
AMV102060	1000x2000x600
AMV102080	1000x2000x800

Conformità

Conforme alla direttiva di bassa tensione 2014/35/EU
Norma : UNI-EN 62208

Codice	Larghezza Armadio	Altezza Pannello	Modulo	N° Moduli	Pannelli modulari per strumenti da guida DiIN
MPM6020	600	200	2	20
MPM6040		400	4	40
MPM6060		600	6	60
MPM6080		800	8	80
MPM8020	800	200	2	32
MPM8040		400	4	64
MPM8060		600	6	96
MPM8080		800	8	128
MPM1020	1000	200	2	42
MPM1040		400	4	84
MPM1060		600	6	126
MPM1080		800	8	168

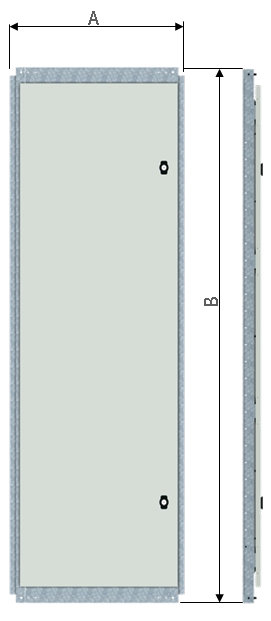

Codice	Dimensioni		Disegni		Doppia porta interna chiusa
Codice	A	B	Pdf	dxf
DPN6016	600	1600
DPN6018		1800
DPN6020		2000
DPN8016	800	1600
DPN8018		1800
DPN8020		2000
DPN1016	1000	1600
DPN1018		1800
DPN1020		2000

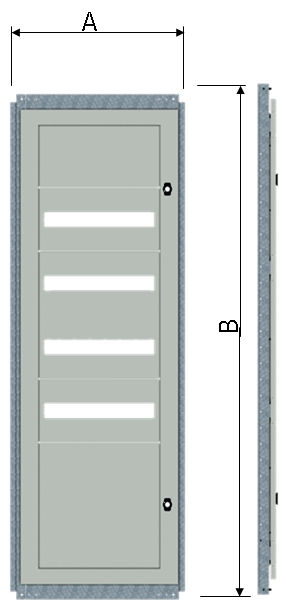

Codice	Dimensioni	Disegni		Porta interna con sstem modui
Codice	LarghezzaxAltezza	Pdf	dxf
DPM6016	600x1600
DPM6018	600x1800
DPM6020	600x2000
DPM8016	800x1600
DPM8018	800x1800
DPM8020	800x2000
DPM1016	1000x1600
DPM1018	1000x1800
DPM1020	1000x2000
