Distribuzione Secondaria Modula
Caratteristiche tecniche

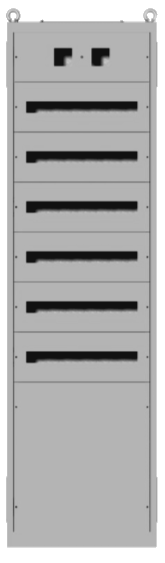

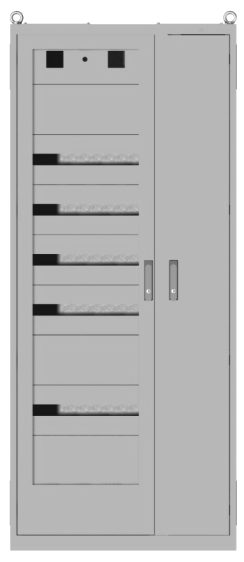

La serie MODULA è un gruppo di involucri in acciaio utilizzati per la distribuzione secondaria nell’industria e nel terziario. Essi sono caratterizzati dalla totale accessibilità dal fronte quadro, ideali per tutte le operazioni di installazione e/o modifiche in opera essendo gli stessi solitamente installati in spazi ridotti e poco accessibili. Altra caratteristica del quadro è la fase di allestimento che permette una facilitazione del cablaggio degli stessi che può avvenire a banco senza impedimenti della stessa carpenteria che viente montata al termine del cablaggio. Gli armadi di questa serie si contraddistinguono in due versioni principali, la prima armadio a colonna singola, la seconda armadio con risalita cavi che può essere indifferentemente posta sia a destra che a sinistra della colonna utenze senza variazioni di articoli. Questa serie comprende una vasta gamma di modelli standard realizzati con acciaio laminato a freddo e acciaio zincato per le piastre di cablaggio e la parte posteriore (retri). La progettazione e la produzione di questa linea di prodotto è flessibile e può essere personalizzato in base alle specifiche del cliente. Con la risalita cavi e senza ulteriori protezioni (nel vano risalita), il modula raggiunge la "FORMA 2" (in accordo della CEI-EN 60439-1) La gamma completa è accompagnata da una serie di accessori : piastre di cablaggio sia neutre che completamente asolate e kit per aumentare il grado di protezione interna fino a forma 3 | ||||
Caratteristiche Tecniche | ||||
Grado di protezione | IP31 elevabile fino a IP54 | |||
Resistenza all'impatto con porta chiusa | IK10 | |||
Resistenza all'impatto con porta trasparente | IK09 | |||
Intervallo temperatura ambiente | -25°C / +40°C | |||
Tensione nomilale di esercizio | 400 V | |||
Tensione nominale di isolamento | 690 V | |||
Frequenza di esercizio | 50:60 Hz | |||
Corrente nominale | 160A | Armadio con profondità 200mm | ||
250A | Armadio con profondità 250mm | |||
400A | Armadio con profondità 300mm | |||
630A | Armadio con profondità 400mm | |||
Temperatura massima per vernici poliestere | 125°c | |||
Norme di riferimento | CEI 17-13/3 EN 60439-3 classificazione ASD | |||
