Derivazione

PRODOTTI > Cassette di derivazione

           CARATTERISTICHE TECNICHE:

-Corpo in lamiera presso piegata 10-12/10 saldata
-Pannello frontale in lamiera 12/10 fissaggio a mezzo viti
-Piastra interna in lamiera zincata 15/10
-Guarnizione poliuretaniche bi componente in colata                     continua
-Grado di protezione IP55
-Verniciatura Standard RAL 7035 bucciato

Esecuzioni personalizzate
Su richiesta si eseguono cassette personalizzate sia per le dimensioni che per le forature e varniciatura ( seconda tabella RAL)

Grado di Protezione	IP55/NEMA 1,12
Resistenza ad impatto	IK10
Temperatura di utilizzo	-25° / +40°
Tensione massima di esercizio	1000 V AC
Massima temperatura per la guarnizione	80°C
Massima temperatura per la verniciatura	125°C

Richiedi disegni Pdf 3D

Elenco aticoli Piastre Guida DIN

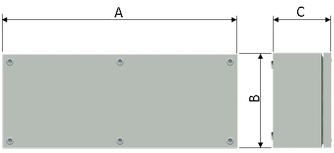

Codice	Dimensioni			Utile Interno	disegni		tipologie cassette di derivazioni
Codice	A	B	C	LarghezzaxAltezza	Pdf	dxf
CD 151008	150	100	80	130x80
CD 151508	150	150	80	130x130
CD 202008	200	200	80	180x180
CD 252508	250	250	80	230x230
CD 151512	150	150	120	130x130
CD 201512	200	150	120	180x130
CD 202012	200	200	120	180x180
CD 302012	300	200	120	280x180
CD 402012	400	200	120	380x180
CD 502012	500	200	120	480x180
CD 602012	600	200	120	580x180
CD 802012	800	200	120	780x180
CD 303012	300	300	120	280x280
CD 403012	400	300	120	380x280
CD 503012	500	300	120	480x280
CD 603012	600	300	120	580x280
CD 803012	800	300	120	780x280
CD 404012	400	400	120	380x380
CD 504012	500	400	120	480x380
CD 604012	600	400	120	580x380
CD 804012	800x	400	120	780x380

Conformità

Conforme alla direttiva di bassa tensione 2014/35/EU
Norma : UNI-EN 62208

Codice	Descrizione	per cassetta
PID1510		150x100
PID1515		150x150
PID2020		200x200
PID2025		200x250
PID2525		250x250
PID3020		300x200
PID3030		300x300
PID4020		400X200
PID4030		400x300
PID4040		400x400
PID5020		500X200
PID5030		500x300
PID5040		500x400
PID6020		600x200
PID6030		600x300
PID6040		600x400
PID8020		800x200
PID8030		800x300
PID8040		800x400

codice	Larghezza Cassetta	Lunghezza K	Qt.à x
DO75145	150	145	1
DO75195	200	195	1
DO75245	250	245	1
DO75295	300	295	2
DO75395	400	395	2
DO75495	500	495	2
DO75595	600	595	3
DO75795	800	795	3
