Armadietti Serie TS

PRODOTTI > ARMADIETTI

CARATTERISTICHE COSTRUTTIVE:

Standard

Armadietti metallici con piastra di cablaggio serie TS con porta frontale trasparente
Colore standard RAL 7035 bucciato spessore 60-80µ
Si eseguono personalizzazioni sia per le dimensioni che per forature e verniciatura secondo tabella RAL.

Materiali
Acciaio laminato a freddo EN10130+A1

Grado di protezione	IP55
Resistenzaa impatto	IK10
Range temperatura ambiente	-25°C / +40°C
Tensione massima di esercizio	1000V AC
Massima temperatura per la guarnizione	80°C
Massima temperatura per la verniciatura	125°C

richiedi disegni Pdf 3D

TS prof.150 TS prof.200 TS prof.250 TS prof.300 TS prof.350 TS prof.400

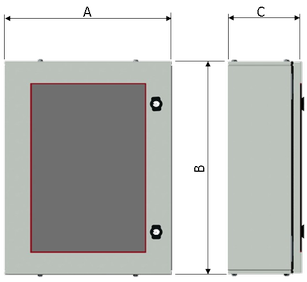

Codice	Dimensioni			Piastra di cablaggio			disegni
	A	B	C	LarghezzaxAltezza	Pdf	dxf
TS304015	300	400	150	250x390
TS304015	400	400		350x390
TS405015		500		350x490
TS406015		600		350x590
TS506015	500	500		450x490
TS507015		600		450x590

Conformità

Conforme alla direttiva di bassa tensione 2014/35/EU
Norma : UNI-EN 62208

Menu
	Sistema doppia porta interna serie DP
	Sistema modulari monoblocco serie MBM
	Sistema modulari componibili serie STM
	Pannelli modulari per sistema STM
	Zoccolo di base
	Tetto parapioggia
	Accessori
	Armadietti Inox
	Prodotti

Codice	Dimensioni			Piastra di cablaggio	Disegni
Codice	A	B	C	larghezzaxAltezza	Pdf	dxf
TS304020	300	400	200	250x380
TS305020	300	500		250x480
TS404020	400	400		350x380
TS405020		500		350x480
TS406020		600		350x580
TS505020	500	600		450x580
TS507020	500	700		450x680
TS608020	600	800		550x780
TS601020		1000		550x980
TS601220		1200		550x1180
TS801020	800	1000		750x990

Codice	Dimensioni			Piastra di cablaggio	Disegni
Codice	A	B	C	LarghezzaxAltezza	Pdf	dxf
TS305025	300	500	250	250X480
TS406025	400	600		350X580
TS505025	500	500		450X480
TS507025	500	700		450X680
TS608025	600	800		550X780
TS601025		1000		550X980
TS601225		1200		550X1180
TS801025	800	1000		750X980
TS801225	800	1200		750X1180

Codice	Dimensioni			Piastra di cablaggio	Disegni
Codice	A	B	C	LarghezzaxAltezza	Pdf	dxf
TS305030	300	500	300	250x480
TS406030	400	600		350x580
TS608030	600	800		550x750
TS601030		1000		550x980
TS601230		1200		550x1180
TS801030	800	1000		750x980
TS801230	800	1200		750x1180

Codice	Dimensioni			Piastra di cablaggio	Disegni
Codice	A	B	C	LarghezzaxAltezza	Pdf	dxf
TS305035	300	500	350	250x480
TS404035	400	400		350x380
TS406035	400	600		350x580
TS505035	500	500		450x480
TS507035	500	700		450x680
TS608035	600	800		550x780
TS601035		1000		550x980
TS601235		1200		550x1180
TS801035	800	1000		750x980
TS801235	800	1200		750x1180
